QY160-J雙泵頭氣動試壓泵配置清單列表：

（因公司產品不斷更新，配置清單僅供參考，具體請以到貨實物為準）

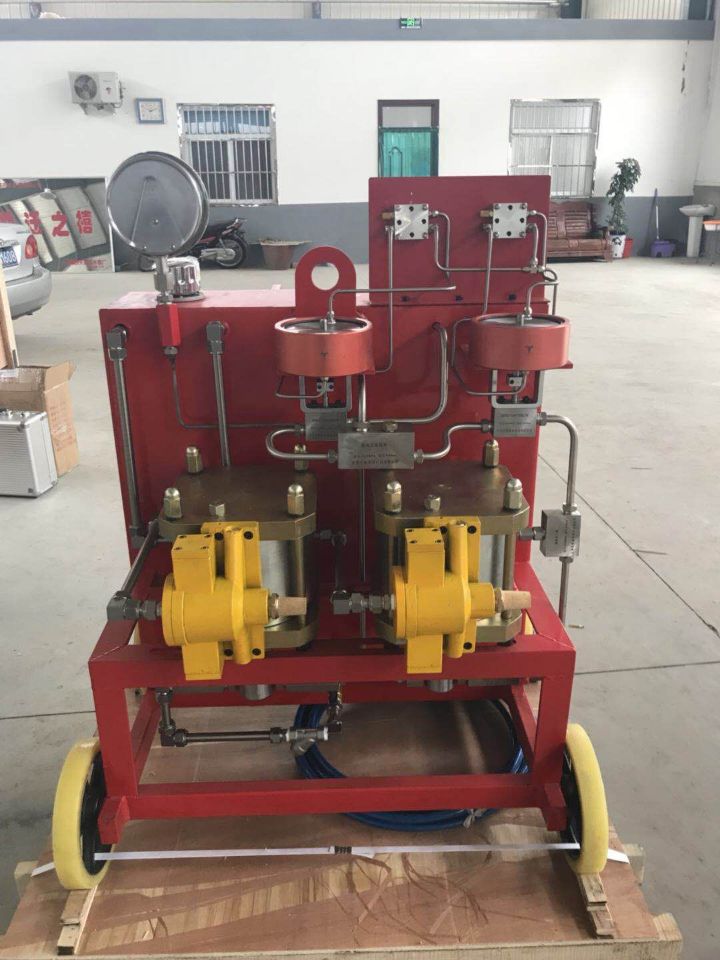

帶雙記錄儀的QY160-J型氣動試壓泵，圖片僅供參考具體請以到貨實物為準

中型圓圖記錄儀圖片，圖片僅供參考具體請以實物為準。中型圓圖自動平衡記錄儀

  技術巧妙運用于本儀表，從而使儀表具有極高的價格性能比。本儀表具有結構簡單、靈敏度高、記錄穩定、維修方便等特點。該產品是我們根據冶金、電爐、熱處理、食品加工等。行業的特點，專門研制開發的產品。在儀表的心臟部分（平衡用滑線電阻），本產品采用了導電塑料電位器，提高了分辨率，使用壽命比貴金屬繞線式高十倍以上，代替了傳統圓圖的多齒輪傳動結構，減少了儀表構件，從而提高了儀表的可靠性。產品采用高新光電集成電路技術，來控制報警系統，具有獨立報警、報警精度高、儀表重量輕等諸多特點、優點。

二、主要技術參數：

  1．指示精度：±0.5%

  2．記錄精度：±1%

  3．控制精度：±0.5%

  4．設定范圍：0～100％（兩組）

  5．行程時間：≤5S

  6．指示不靈敏區：±0.25%

  7．標尺刻度長：550mm

  8．記錄有效寬度：87.5mm

  9．記錄走紙速度：24 小時/周

  10．輸出接點容量：交流 220V1A（交流無感負載）

     直流 28V2A （純阻負載）

  11．工作環境：溫度 0～50℃ 相對濕度≤90％

  12．電源電壓：220V±10％ 50Hz±5％

  13．消耗功率：≤20VA

  14．儀表重量：8kg

  15．外形尺寸：288×288×200

  16．開孔尺寸：260×260

三、型號規格：

 可定做根據用戶技術要求，單筆連續記錄 有電接點設定

四、儀表報警的設定及外部接線：

A、設定方法

  旋動定值旋鈕，紅指針在記錄紙上滑動，根據紅指針在記錄紙上指示的刻度，即為需要的控制位置。當儀表記錄指針運行高于紅指針時，紅燈亮，儀表控制接點斷開。反之，當儀表記錄指針運行低于紅指針時，黃燈亮，儀表控制接點閉合。下限報警設定，按住面板指示的下限設定按鈕，旋動下限調節旋鈕，此時儀表黑指針會根據下限調節旋鈕的轉動而轉動。根據儀表黑指針在刻度盤上指示的刻度，即為需要的控制位置。當儀表黑指針運行低于控制位置時，綠燈亮，儀表控制接點閉合。反之，綠燈不亮，儀表控制接點斷開。

B、控制電接點外部接線

  儀表工作正常情況下，①③常閉、①②常開。上限設定，當儀表記錄指針高于紅指針時①③斷開、①②接通。下限設定，當儀表黑指針高于設定點時①③斷開、①②接通。用戶可以根據自己的實際情況進行選擇。上限電接點下限電接點，注意： 1、3接線相當于電源開關,不能接相中.。

  儀表屬于精密儀器，安裝地點建議應具有良好的使用環境、光線亮點、清潔的環境，符合儀表技術條件的溫度和濕度。應該安裝在機械震動小、腐蝕氣體少的場所。安裝儀表的附近不應有產生強磁場的設備。

七、儀表的使用：

  根據接線圖接好線，并檢查儀表接線完好，打開儀表表門，打開電源，指示燈指示，儀表就可以正常使用。

八、儀表的維護：

  儀表是較精密的儀器，需對它維護保養，平時不使用時，希望把記錄筆取下，經常斷電的使用單位通電時，一定要把電源開關關上，使用時再打開電源開關，以免損壞儀表的器件。
